控制电缆的选择和使用

来源:天成线缆 | 发布日期:2022-07-25
KVV是工矿企业、能源交通部门控制和保护线路的连接线,俗称控制电缆,主要用于电缆沟、管道、竖井等机械拉力较大的固定场合,执行国家标准。电线电缆行业虽然只是一个配套行业,却占据着中国电工行业1/4的产值。

它产品种类众多,应用范围十分广泛,涉及到电力、建筑、通信、制造等行业,与国民经济的各个部门都密切相关。本文天成线缆就与各位聊一下关于控制电缆的选择与使用。控制电缆的额定电压用U0/U表示。我国1998年颁发的国家标准对塑料绝缘控制电缆的额定电压规定为450/750V,国外已有德国等提出将600/1000V的产品,作为控制电缆的常规产品系列。

控制电缆的选择


目前我国也能生产600/1000V的塑料绝缘控制电缆。橡皮绝缘控制电缆的额定电压则规定为300/500V。

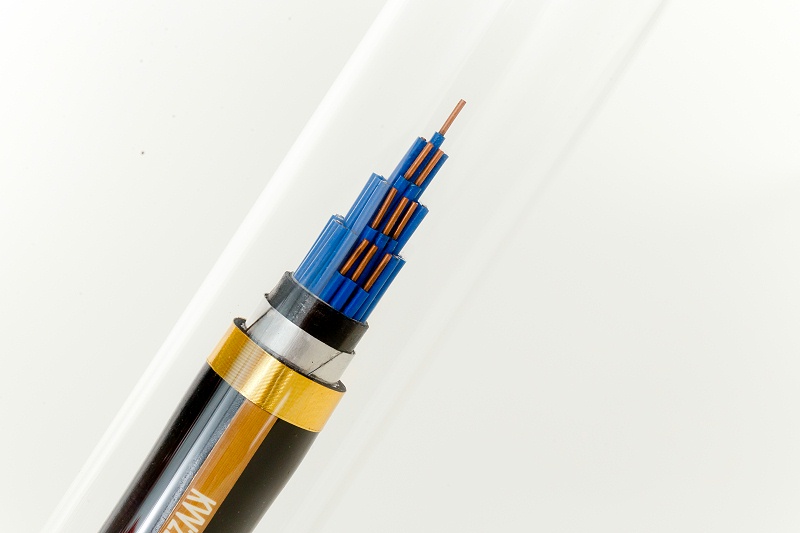

控制电缆的选择和使用



控制电缆的线芯为铜芯,标称截面2.5mm²及以下,2~61芯;4~6mm²,2~14芯;10mm²,2~10芯。控制电缆的工作温度:橡皮绝缘为65℃,聚氯乙烯绝缘为70℃和105℃两个等级。计算机系统的使用的控制电缆一般选用 聚氯乙烯、聚乙烯、交联聚乙烯以及氟塑料绝缘的产品。


控制电缆的使用



一、控制电缆的一个备用芯接地


实践证明,控制电缆中一个备用芯接地时,干扰电压的幅值可降低到25%~50%,且实施简便,而对电缆的造价增加甚微。



二、对电气干扰时会发生严重后果的电路,不合用一根控制电缆,其中包括:


1、弱电信号控制回路与强电信号控制回路;

2、低电平信号与高电平信号的回路;

3、交流断路器分相操作的各相弱电控制回路,都不应使用同一根控制电缆。


注:但对弱电回路的每一对往返导线如分属于不是同一根的控制电缆,在敷设时有可能形成环状布置,在相近电源的电磁线交链下会感生电势,其数值可能对弱电回路低电平的参数干扰影响较大,因此对往返导线仍应合用一根控制电缆为宜。


三、金属屏蔽与屏蔽层接地

金属屏蔽是减弱和防止电气干扰的重要措施,包括对线芯的总屏蔽、分屏蔽和双层式总屏蔽等。控制电缆金属屏蔽型式的选择,应按可能产生的电气干扰影响的强弱,计入综合抑制干扰的措施,以满足降低干扰和过电压的要求。


对防干扰效果的要求越高,则相应的投资也越大,当采用钢带铠装、钢丝编织总屏蔽时,电缆的价格约增加10%~20%


》》》》》在线咨询《《《《《


这就是今天所讲的“控制电缆的选择和使用”,最后提醒大家,选购电线电缆时一定要认准正规的生产厂家,检查清楚质量,不要因为价格便宜而去购买一些非合格的电线。天成线缆有限公司是一家集电线电缆生产、研发、销售、服务于一体化的现代化大型企业,主要生产经营销售35KV及以下电力电缆、架空电缆、铠装电缆、控制电缆等上百个规格品种,产品广泛应用于电力、能源、矿山、石化、水利、冶金、交通、建筑房地产等领域。
