常用的电线电缆型号规格

来源: | 发布日期:2022-05-13
      电缆和电线,我相信每个电力工缆和电线!即使是不从事电力工作的人也对电缆和电线略知一二。在今天的文章中,作者将简要分析常用的电缆和电线的规格和型号以及如何选择。
常用的电力电缆产品及分类

      常用的电力电缆产品有:裸线、绝缘线、控制电缆、电力电缆、架空绝缘电缆、阻燃电缆、 耐火电缆等。

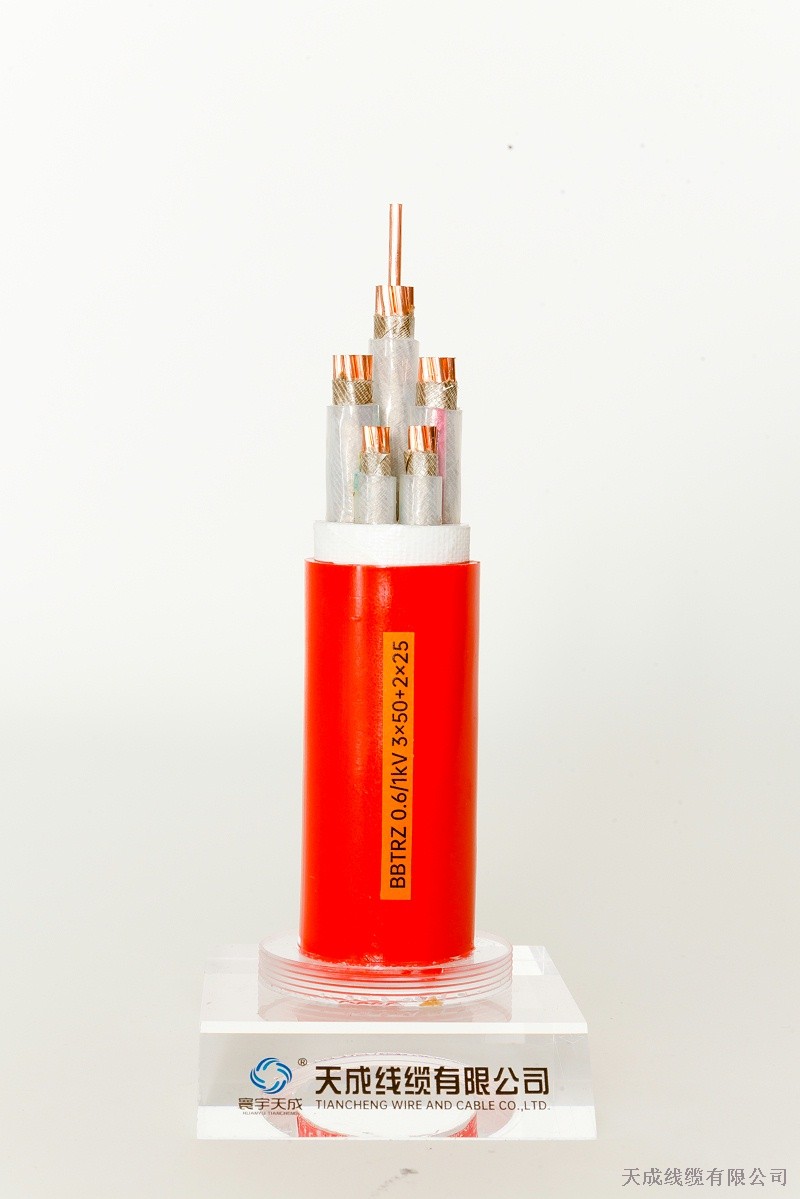

BBTRZ 3X50+2

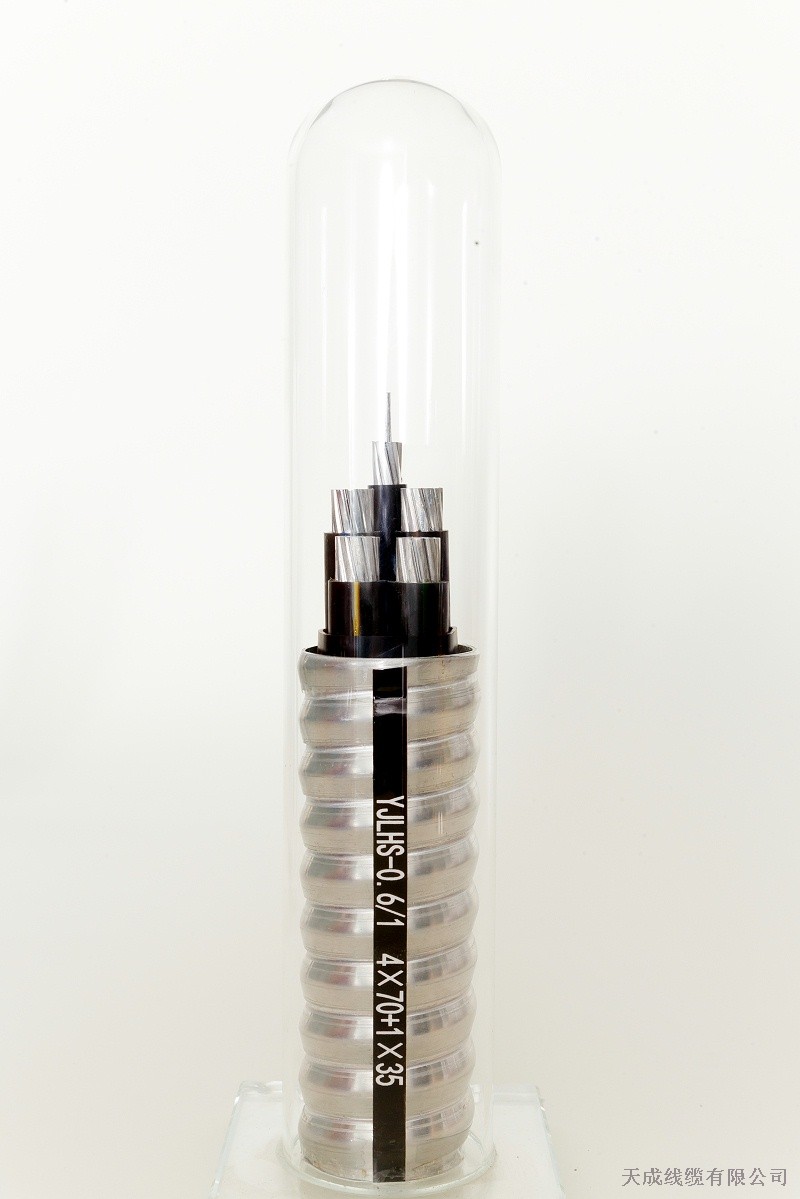

YJLHS 4X70+1


电线电缆分类有以下
1、电力系统
如:架空裸线、汇流排、电力电缆、油纸电缆、橡套电缆、架空绝缘电缆、分支电缆、电磁线、电气设备电线电缆等。
2、信息传输系统
例如:市话电缆、电视电缆、电子电缆、射频电缆、光纤电缆、数据电缆、电磁电缆、电力通信或其他复合电缆等。
3、机械设备、仪表系统
如:电力电缆、电磁线、数据电缆、仪表电缆等。
电线电缆规格型号所代表的含义
一般有几种:
B(B)—— 第一个字母表示布线,第二个字母表示玻璃丝准备。
V(V)—— 第一个字母表示聚氯乙烯(塑料)绝缘,第二个字母表示聚氯乙烯护套。
L(L)—— 表示铝,没有L则表示铜。
F(F)—— 复合型。
R - 软线。
S - 双绞。
X —— 绝缘橡胶。
铝电缆
电缆型号(代码)
一般有以下代码:
用途代码 - 不标为电力电缆,K为控制缆,P为信号缆;
 - 绝缘代码Z为油浸纸,X为橡胶,V聚氯乙烯,YJ交联聚乙烯;
导体材料代码 - 不标为铜,L为铝;
内护层代码 - Q为铅包,L为铝包,H为橡套,V聚氯乙烯护套;
 - D为不滴流,P为干绝缘;
 - 外护层代码V聚氯乙烯,Y聚乙烯电力电缆;
特殊产品代码 - TH为湿热带,TA为干热带;
额定电压 KV。
聚氯乙烯电缆(图片来源:网络)
电缆电缆
用芯数、标称截面和电压等级来表示:
1、表示单芯分支电缆规格:
——  x(1x标称截面),0.6/1kV,如:4x(1x185) 1x950.6/1kV
2、多芯绞合分支电缆规格表示法:
——  x 标称截面,0.6/1kV,如:4xx185 1x950.6/1kV

光纤电缆


常用的电线选择方法


1、导线种类的选择
施工现场架空线和室内线必须采用绝缘线,严禁裸线。
所谓绝缘导线,是指绝缘性能完好的导线。绝缘完好是指无老化、无裂纹、无损坏的裸导体现象,绝缘电阻不小于1000Ω,额定工作电压大于线路工作电压。
国标架空线(图片来源:网络)
2、选择导线截面
导线截面的选择主要是根据线路负荷计算结果,根据绝缘导线允许温升,然后根据线路电压偏移和机械强度要求进行验证,根据工作系统进行验证,最后综合确定导线截面。

这里有四种选择:根据允许温升初选择导线截面,根据电压偏移校准导线截面,根据机械强度校准导线截面,根据线路工作系统批准导线截面。


常用的电线选择方法


1、选择电缆类型
应根据敷设方式和环境条件选择电缆的类型。
要做到以下三点:
电缆外保护层必须完好无损,无裂纹,无损坏裸露芯线;
额定电压不低于线路工作电压;
根据其使用环境,是否有潮湿、积水、腐蚀介质和易燃易爆物质,选择其外保护层的保护性能。
特写防水电缆接头
2、选择电缆芯截面
三种方式:
---- 根据允许温升初选电缆芯线截面:还应使其长期连续载荷允许载流ly,计算电流大于或等于线路lj,即ly≥lj;
---- 根据电压偏移验证电缆芯线截面:该要求与架空线路根据电压偏移验证导线截面的要求和方法基本相同;
---- 根据机械强度验证电缆芯截面:主要用于架空电缆线路。
电线电缆
3、选择电缆芯线配置
根据基本供配电系统的要求,电缆必须包括线路工作系统所需的所有工作芯线和PE线。
---- 需要三相四线配电的电缆线必须采用五芯电缆,四芯电缆和绝缘线的配置方法是错误的。在五芯电缆中,除了黄色、绿色和红色三条相线外,还必须包括N浅蓝色芯线用作PE绿/黄双色芯线。N线和PE四芯、三芯等电缆也适用于线、三芯等电缆。
